Gangbane av Flex-typen

Dato: 4 Mai 2016

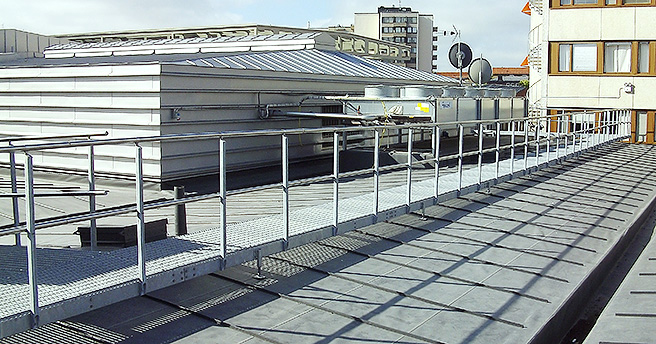

Weland har et fleksibelt gangbanesystem som helt og holdent bygges opp av standardkomponenter som enkelt skrus sammen ved montering.

Gangbanen leveres innen noen arbeidsdager når det brukes standardkomponenter. Weland kan også tilpasse gangbanen til dine ønsker, men leveringstiden blir da noe lengre.

Sidestykker av kaldvalsede WUC-profiler finnes i lengder på 2, 3 og 4 meter. Bredden er justerbar fra 600–1300 mm i intervaller på 50 mm, og gitterrister til gangbaner finnes med ulike maskevidder.

Rekkverket som er Welands standard seksjonsrekkverk, finnes i to utførelser. Et med en maksimal åpning på 100 mm eller et med knelist. Både håndleder og knelist er i rustfritt rør.

Innfestning kan gjøres mot eksisterende konsoller eller bjelker eller med justerbare støttebein. Maksimal avstand mellom opplag er 3 meter.

Gangbane type Flex
ZoomIn
Gangbane type Flex
ZoomIn

Gangbane

Gangbanen er av Weland format-tilpasset gangrist med maskevid-dealternativene c/c 34 x 37 (H3), 34 x 75 (H6) eller 17 x 75 mm (N6). N6 oppfyller krav til at en kule med diameter på 20 mm ikke skal kunne falle gjennom gitteret.

Som alternativ kan Welands miljørist type H6, tett eller hullet lettrist brukes til gangbanen.

H3

c/c 34 x 37 mm

H3
ZoomIn

H6

c/c 34 x 75 mm

H6
ZoomIn

N6

c/c 17 x 75 mm

N6
ZoomIn

Miljørister H6

c/c 34 x 75 mm

Miljørist H6
ZoomIn

Lettrist, tett



Tett lettrist
ZoomIn

Rekkverk

Rekkverk til gangbanen finnes i to alternativer. Weland standard seksjonsrekkverk med rundstål og seksjonsrekkverk med knelist.

Rekkverkene produseres med stendere av KKR-profiler 40 x 40 x 3 mm. Håndleder av rustfritt rør Ø 42 mm.

Rekkverksfylling av rundstål

Barnesikkert rekkverk. Over- og underliggere i flattstål 25 x 8 mm og rundstål Ø 12 mm med maksimal åpning på 100 mm.

Barnesikkert rekkverk

Gangbane type Flex
ZoomIn

Industrirekkverk

Rekkverk i en enklere utførelse med knelist av 42 mm rustfritt rør. Til denne rekkverkstypen anbefaler vi bruk av sparkelist.

Industrirekkverk

Gangbane type Flex
ZoomIn

Støttebein

Justerbare støttebein fra 350 til 1000 mm finnes på lager. Maksimal avstand mellom støttebein er 3 meter.

Gangbane type Flex
ZoomIn

Sparkelist

Sparkelist med høyde på 130 mm kan monteres til gangbanen. Monteres med eller uten rekkverk.

Sparkelist

Gangbane type Flex
ZoomIn
